江蘇工大預制泵站技術介紹

1.前言：在國家基礎設施建設和城鎮化進程中的，江蘇工大前瞻性的了解到:傳統混凝土泵站在現代化的經濟發展中日益暴露出它自身難以克服的缺點:如混凝土池壁容易腐蝕滲漏，造成環境污染；泵坑雜質沉積，減小了泵站容積，還導致毒性惡臭氣體揮發，帶來安全隱患；水泵長期在惡劣環境下工作，磨損和故障率增加，縮短水泵壽命?？吹絺鹘y泵站存在著如此多的問題。江蘇工大的經過多年的研發與探究生產出了地埋式預制污水泵站。地埋式預制污水泵站是一種新型集成式污水、雨水自動化收集與提升的一體化泵站,較好的解決了傳統混凝土泵站的所出現的問題。江蘇工大的地埋式預制污水泵站在主體制造的工藝上，采用高強度（GRP）纖維玻璃鋼制造預制筒體，各種設備部件一體化置于這一可移動預制筒體之內。該預制筒體豎立式埋入地下，能大幅度抵御撕裂、腐蝕及其他破壞力。由于該泵站高度集成化，泵體土建工程為傳統混凝土結構的1/10，總造價只有傳統混凝土結構的1/3；采用智能型全自動控制，水體排放根據儲水量大小進行高效自動調節，無需人工值班操作；預制筒體采用密封裝置，整體埋于地下深處，無異味溢出。因此，江蘇工大的地埋式預制污水泵站的施工工法與傳統混凝土泵施工工法相比較有了很大的革新與創(chuàng )新。

2.適用范圍

本工法適用于城鎮雨水、污水排放或污水提升泵站的施工。尤其適用于住宅樓，辦公樓、賓館、飯店、學校、醫院等公共建筑等地方狹窄處提升泵站的施工。

3.工藝原理

江蘇工大的地埋式預制污水泵站筒體采用高強度纖維玻璃鋼制造預制筒體，各種設備部件一體化置于這一可移動預制筒體之內。該預制筒體豎立式埋入地下。采用智能型全自動的遠程控制系統，水體排放根據儲水量大小進行高效自動調節。

4.施工工藝流程及操作要點

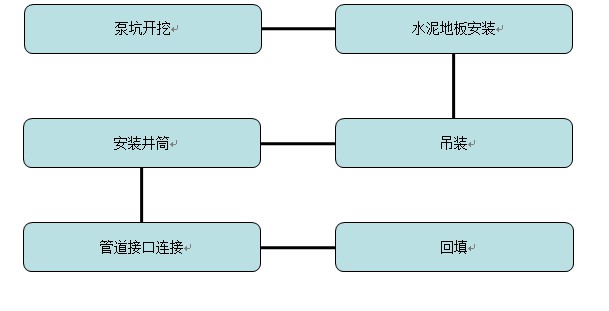

4.1施工工藝流程，如下圖：

4.2.1 泵坑開挖

必須按設計圖紙開挖，并制定開挖方案，在開挖時要密切關注基坑的安全。泵坑底部必須是干爽的，不允許有水，如有，必須采取適當的降水措施。采取合適的基坑維護方式，避免泵坑坍塌?？拥滓谄?，如果有需要，鋪上一層無石卵石層，用夯實機壓實，壓實程度達到90%的 壓實試驗結果。泵坑開挖結束后，確認泵站進出水管連接管以及電纜等現場條件具備，才能進行泵站安裝。

4.2.2 水泥底板安裝

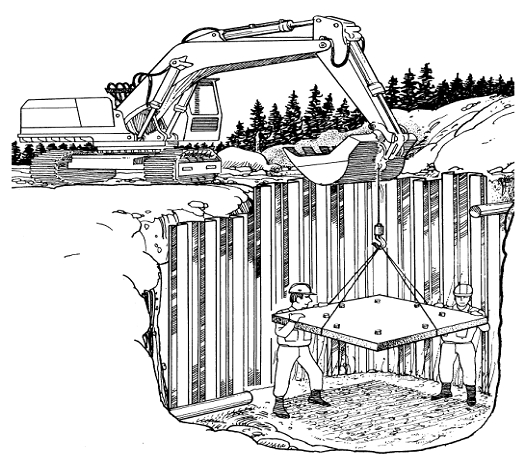

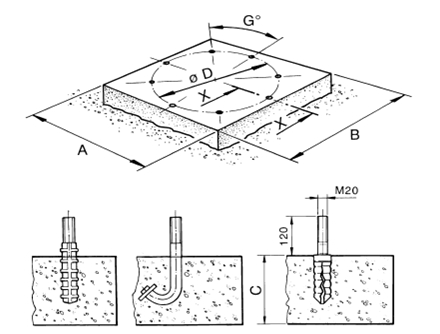

水泥底板安裝必須是水平位置，安裝在水泥底板上的地腳螺栓要先于泵體的放置。底板的上平面必須打磨光滑。地腳螺絲在一圈內均勻分角度安裝。水泥底板上安裝的地腳螺栓最少要用4個，地腳螺絲要均勻安裝。水泥底板尺寸應滿足泵站抗浮的需要。如圖5.2.2。

   圖5.2.2 水泥底板安裝示意圖

4.2.3吊裝

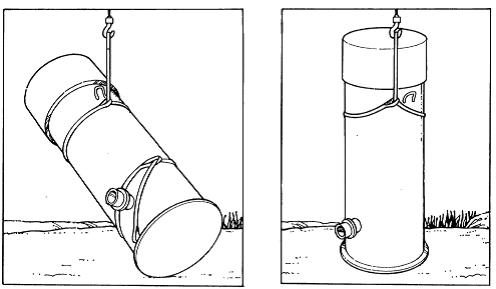

用升降套索把泵站井筒從水平位置起吊到垂直位置。在這個工作階段，為了安全起見以及對泵站筒體的保護，殼體上的吊鉤是不允許使用的。如圖5.2.3-1

圖5.2.3-1泵站井筒套索固定位置示意圖

垂直起吊集裝式泵站井筒，垂直起吊的時候，要把重量均勻分配到4個吊鉤上。起吊時，可使用橫木來保證吊繩垂直。用起吊套索或吊繩來保護泵站和泵蓋以免夾壞。如圖5.2.3-2

5.2.4  安裝井筒

用毛刷清潔水泥底板表面，確保安裝面和泵安裝法蘭之間沒有泥土等雜物。用起重吊鉤吊起泵體，放在水泥底板上的地腳螺絲圈中間。操作時，不要把泵體碰到地腳螺絲，因為地腳螺絲易碰壞泵體表面。注意確認罐體的進出口方向正確性。檢查泵站是否垂直。安裝固定支架和擰緊螺母。如圖5.2.4。

5.2.5管道接口連接

連接前，要在泵站井筒四周用鵝卵石或者沙子回填到連接管的最低面，并壓實。進口端安裝應檢查：管和密封圈必須干凈，進水管對準連接處，連接的地腳螺絲要固緊。法蘭節要確保密封嚴實，對準管（無壓力），對稱均勻緊固。

5.2.6 回填

回填前，要檢查泵站沒有經受結構性破壞?；靥畈牧弦欢ㄒ蛆Z卵石或者沙子，顆粒最大尺寸不能超過32mm，避免回填材料顆粒超過規定的最大尺寸。在冬季填坑時，要檢查回填材料融在一起，一層一層的填，每層不許超過50 cm?？觾鹊倪M(jìn)出水管要壓實?；靥顚拥奖霉掼?0cm 附近，嚴禁使用夯土機等設備。頂部的部件要安裝在泵站的筑堤，泵站的頂蓋要保持在地面的上部。如圖5.2.6。

6.材料與設備

6.1本工法涉及的主要材料如表6.1.1所示

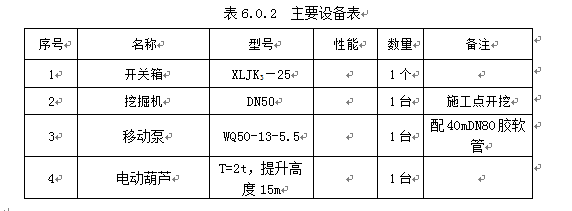

6.0.2 主要設備，見表6.1.2

7.質量控制

7.1本工法應符合以下技術標準:

7.1.1《泵站施工規范》SL234-1999

7.1.2《水利水電工程施工測量規范》SL52-93

7.1.3《水工建筑物巖石基礎開挖工程施工技術規范》SL47-94

7.1.5《泵站安裝及驗收規范》SL 317－2004

7.2認真貫徹各項技術管理制度，嚴格按照施工規范和各種質量驗收標準進行各項質量管理工作。

7.3 項目開始時，江蘇工大泵站項目部成立質量控制小組，項目技術負責人為小組組長，包括質量員以及各個工種工長，并明確責任，嚴把質量關，配合施工方順利完成施工。

7.4 嚴格控制泵站混凝土底板的水平和泵站井筒的垂直度。

8.安全措施

8.1.1泵站安裝時必須采取合適的基坑維護方式，避免泵坑坍塌。

8.1.2施工方案要嚴格編審程序，施工過程中要嚴格按施工方案執行，防止出現坍塌事故。

8.1.3坑邊預留安全距離，設置安全標志和防護欄。

8.1.4起重機下嚴禁站人，起重時應有專人指揮。

8.1.5電器安裝工作必須由特種作業人員操作，持證上崗。

9.環保措施

9.1.1.為保證施工現場居民的夜間休息，對距居民區150米以?xún)鹊氖┕がF場，夜間22：00～6：00時間停止施工。

9.1.2施工單位在施工期間對施工現場環境保護的管理要求應符合國家和本市有關法律規定，依據ISO14000標準制定并實施相應的環境制度和措施，來保護現場內外環境。

9.1.3對施工單位的環保要求從班組到個人，層層把關，層層落實，把環保管理落實到實處，決不留死角。

9.1.4在施工當中，嚴禁出現揚塵，每天不間斷要用水噴灑地面。

10.江蘇工大地埋式預制污水泵站的效益分析

首先，江蘇工大的地埋式預制污水泵站節約成本，與傳統的混凝土結構泵站相比，可節約45％至75％的總建設成本。設計流程和合同界面簡化，可節約大約兩個月的工程施工時間。泵站100％不漏水，對環境無污染且節約泵送費用。

其次，江蘇工大地埋式預制污水泵站可以消除地下水池的二次污染。傳統的水池地埋式預制泵站方式將自來水放入水池,水池的水易于被臟物甚至動物尸體所污染,尤其在夏天易產生藻類或滋生蚊蟲,直接影響到身體健康。該地埋式預制泵站利用調節裝置采用封閉式供水方式,消除了二次污染。

最后，江蘇工大地埋式預制污水泵站自動化程度高,運行可靠,管理方便。節省投資,減少占地,安裝,使用,檢修方便。建造水池（或水箱）,工程總投資大,并且使用過程中要定期清洗,不但增加了工程的總投資,還增加了日常的維護費用。該地埋式預制泵站利用調節裝置供水,節省投資,減少占地,根據用戶的現場情況可采用立式或臥式不同的安裝方式,檢修方便。
