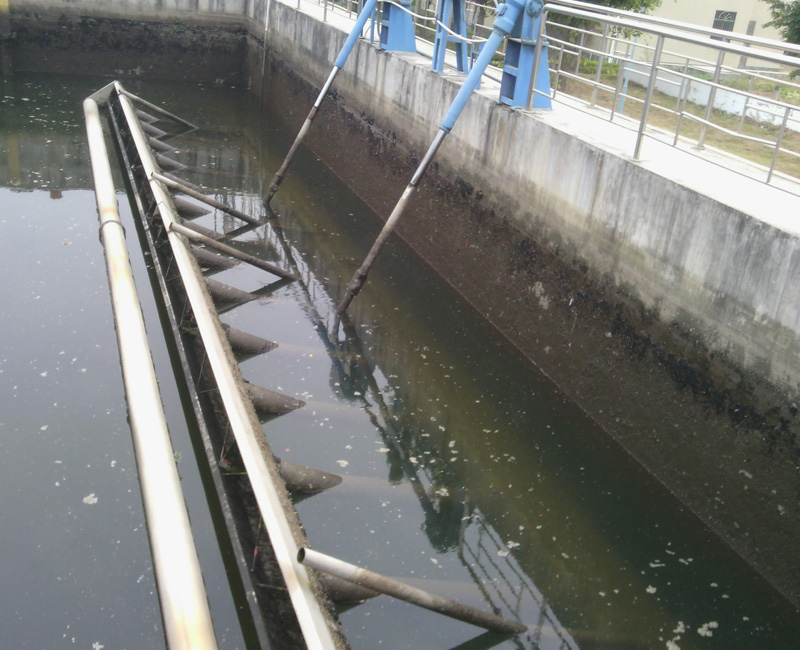

BS型潷水器

應用場合

    潷水器是SBR法、CASS法、ICEAS法等污水處理工藝中常用的關鍵機械設備，它可在排水階段隨水位變化而自動升降，將已處理的上清液自表面排出，而表面的浮渣被有效地截留在反應池內。 以SBR法為例，處理污水主要分為四個階段：進水/曝氣、沉淀、排水、閑置，潷水器主要用于排水，即排除反應池內的上清液，可以實現自動控制，循環運行的目的。

    潷水器分為螺桿旋轉式潷水器、堰門式潷水器、虹吸式潷水器、浮筒式潷水器。

結構說明

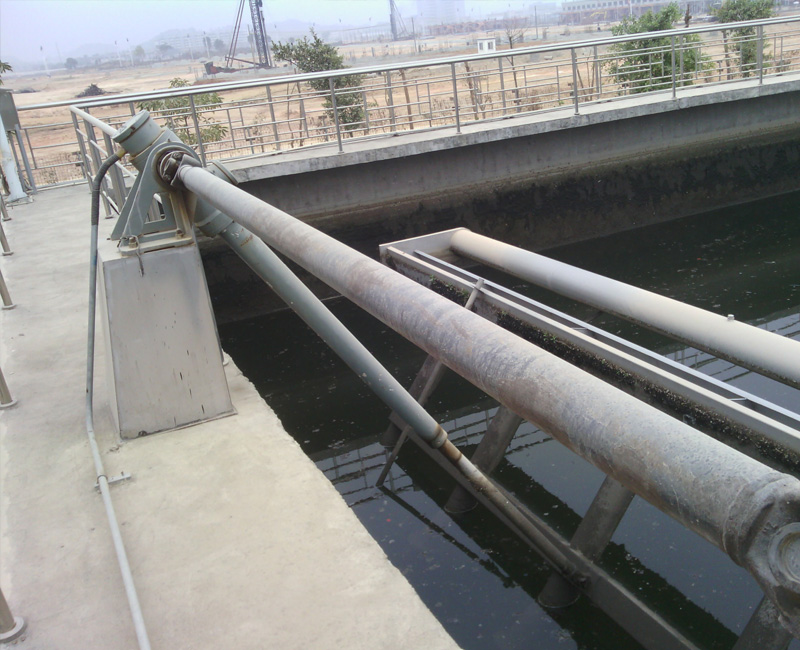

    旋轉式潷水器由傳動機構（包括減速機、傳動軸、加長桿、推桿、缸筒、活塞桿、限位裝置）、減速機機座、推桿支座、銷軸、潷水管總成、滑動承承、密封組件、緊固件等組成。隨主機配套有現場電控箱。

工作原理

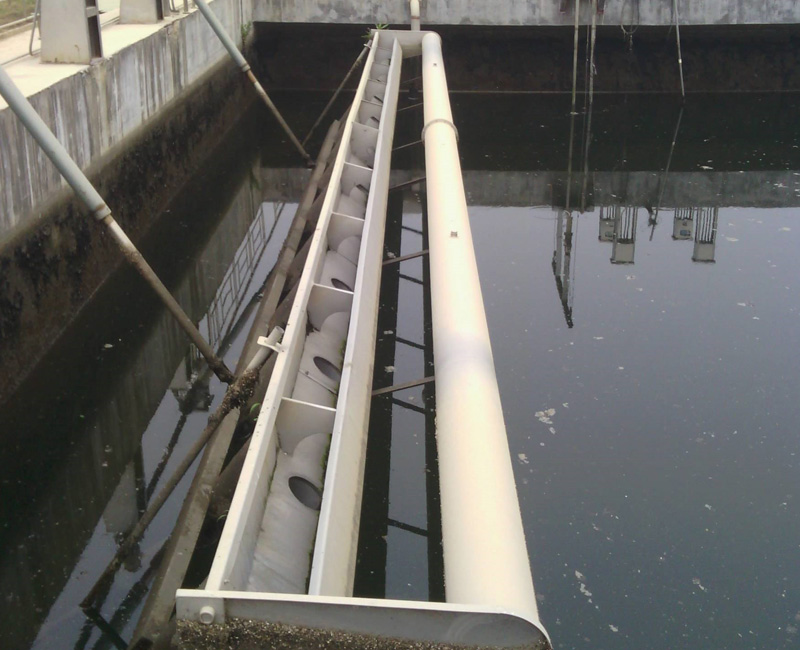

    在曝氣和沉淀階段，潷水器位于高水位的上面（初始位置）。撇水階段開始時，驅動機構帶動升降機構的絲杠向下運動，從而使鉸鏈桿機構開始擺動，出水堰繞主軸中間進行轉動，接近水面。這時浮筒進入水面由于浮力的作用又從水面浮起同時推開位于出水堰周?chē)母≡?，加之浮筒兩側的擋渣板的作用，形成了一個無浮渣的出水區域，浮筒漂浮于水面可自動調節與堰口之間的距離。當出水堰到達水面后，上清液從浮筒下面緩緩進入堰口，排水開始。同時到達水位的浮球發出信號，變頻器便自動調速使下降速度轉換到給定速度，水流平穩，呈層流狀態進入堰口，出水量保持不變，不會(huì )擾動上清液。當出水堰到達所設定的低水位時，限位開關動作，潷水器自動返回初始位置。

技術特點

    1、適應范圍廣，適用水量從100m3/h～3000m3/h；

    2、堰流負荷大，出水流暢無卡阻；

    3、升降靈活，限位準確，運行平穩，對水面擾動??；

    4、設有推桿過扭矩裝置，保證設備具有較大的安全性；

    5、行程控制機構全部置于防護罩內，不受風雨的侵蝕；

    6、密封旋轉接頭，轉動靈活，密封性好；

    5、電動推桿結構合理，易于拆卸和維修，使用壽命長。
