DGG型單軌式刮泥機

應用場合

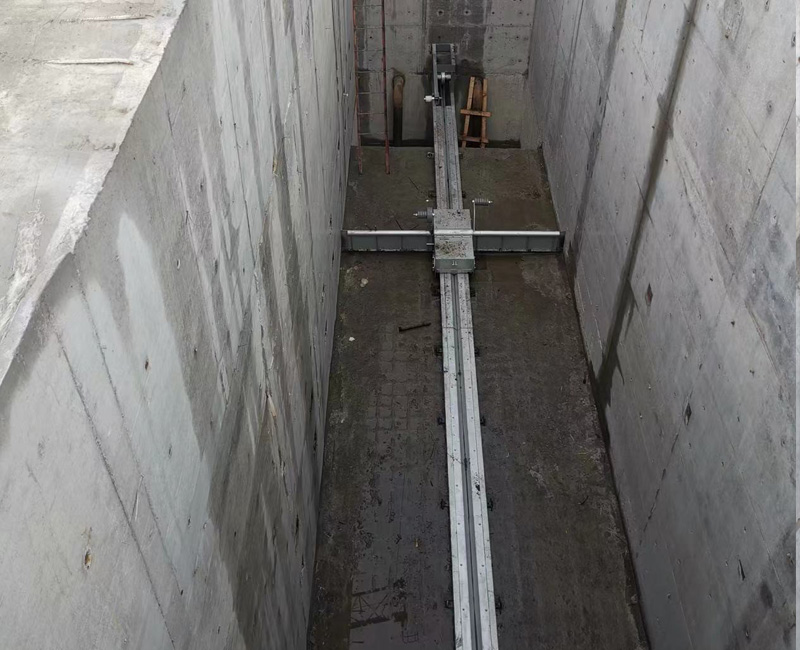

    單軌式刮泥機，又名單軌水下刮泥機，適用于污水處理工程、給水廠或污水處理廠矩形沉淀池的刮泥，是一種較新結構的水下刮泥機。

單軌刮泥機的刮板在回轉鏈條的帶動下，將平流沉淀池底的污泥從出水區刮向進水區，最后將污泥刮到進水區域的集泥坑內集中排出，代替傳統的邊行走邊抽吸的虹吸式排泥機。

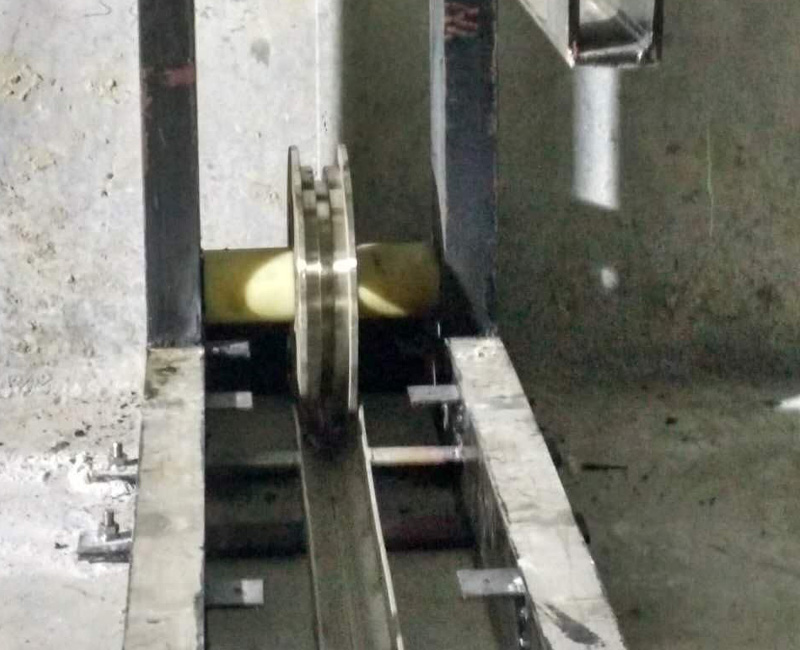

結構組成:單軌水下刮泥機由驅動裝置、牽引裝置、收放裝置、導向輪組、刮泥臺車、限位控制裝置、軌道組件、提升裝置等組成。

工作原理

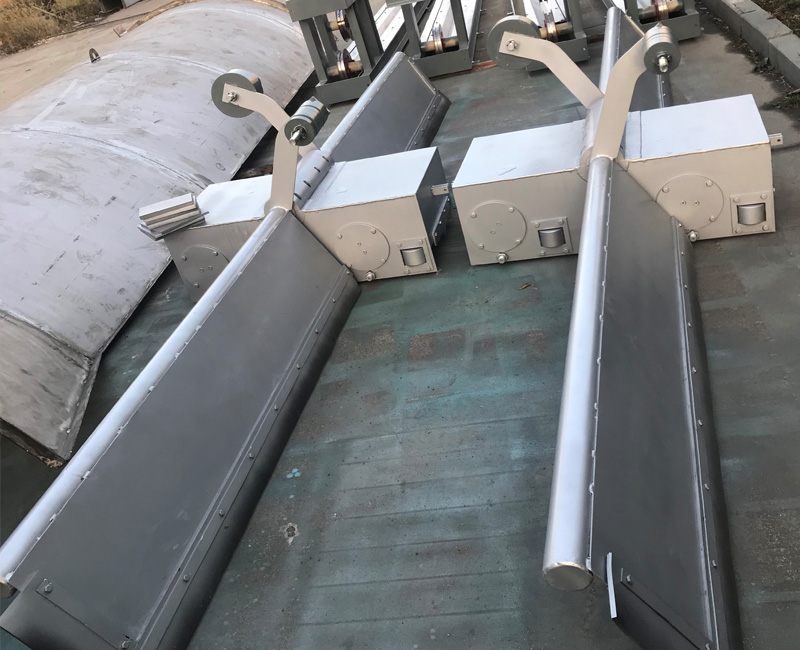

    單軌刮泥機采用環形鏈條傳動，環形鏈條分別繞過牽引裝置上的驅動鏈輪、各導向鏈輪、臺車，形成一個回轉機構；控制裝置通過牽引裝置，控制設置于軌道上的臺車；臺車的兩側設置有刮板。工作時，在驅動裝置的帶動下，牽引鏈條牽引刮泥臺車在池底不斷往返運行，期間由臺車上的刮泥板不斷將池底泥砂及沉積物刮入集泥槽，再由排泥管排出。刮泥臺車上大、小刮泥板垂直豎立，即與池底成90度角，朝集泥槽方向行進的過程為刮泥過程；當臺車到達指定位置完成一個刮泥過程后臺車開始返程運行，此時，刮泥板由垂直豎立緩慢翻轉成與池底保持平行；刮泥板與池底保持平行，可有效防止刮泥臺車返程過程對污泥的攪動，保證了污泥的沉淀效果。常采用兩臺刮泥臺車左右布置的形式連續往返交替進行刮泥，保證了池底污泥清除。

技術特點

        1、驅動所需電機功率小，節能減排

        2、占地面積小，節約用地、提高水質

        3、環鏈結構，使用壽命長

        4、單臺池體負荷大，其處理量大

        5、結構精巧，轉動部件少，運行維護方便
